-名稱：氣體羅茨流量計 -型號：RM-80-G160
-連接口徑：DN80 -公稱/工作壓力：1.6MPa
-回轉體積：2.31dm3 -精確度：1.0級
-環境溫度：-30~+60℃ -介質溫度：-25~+55℃
-防爆標志：ExiaⅡBT4 Ga -防護等級：IP66
技術參數：
-名稱：氣體羅茨流量計 -型號：RM-80-G160
-連接口徑：DN80 -公稱/工作壓力：1.6MPa
-回轉體積：2.31dm3 -精確度：1.0級
-環境溫度：-30~+60℃ -介質溫度：-25~+55℃
-防爆標志：ExiaⅡBT4 Ga -防護等級：IP66
產品特點：
█ 流量計表體結構、方形腰輪、支撐前板、旋轉主軸和軸承的堅固耐久設計，具有良好的機械剛度;
█ 典型方形結構的對稱腰輪設計，減少儀表泄漏量，擴大流量范圍度;
█ 流量計旋轉主軸的支撐軸承被安裝在同步齒輪的外部，可實現在線維修，不必從管線上卸下流量計;
█ 采用單端同步傳動，縮短表體相對長度尺寸，節省安裝空間，便于用戶使用和維護;
█ 獨立模塊結構的機械計數器具有良好的通用性和互換性，減少用戶配件庫存;
█ 高剛度的結構設計和高強度的表面硬度處理，使儀表正常運行壽命長達16年;
█ 流量范圍度寬(可達160:1)，計量精度高，始動流量低，壓損小;
█ 配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet組成遠程數據采集及監控系統，便于數據的集中采集和實時管理;
█ 采用觸摸感應按鍵，替代傳統機械式輕觸開關，延長按鍵使用壽命，并實現操作面板完整性，對防水、防塵、密封隔離更有利;
█ 內嵌防雷擊、防浪涌、脈沖群抑制等保護電路，外輸接口均實現電氣隔離設計，抗干擾強可靠性好;
█ 內嵌無線通信模塊，多種工作模式可配置選擇，GPRS模塊可由內置電池供電工作實現有限次數的數據傳輸，使用方便;溫度、壓力可根據實際情況設置為采集和不采集兩種模式，溫度、壓力采集的時間間隔可設置，在不采集模式下，可取機內溫壓設置值;
█ 在溫度、壓力出現故障情況下，使用替代溫度值、替代壓力值進行計算，避免累積量 大范圍偏差現象，并且可以查看故障情況下的錯誤標況累積量和錯誤工況累積量;
█ 采用高精度數字溫度傳感器和數字壓力傳感器，且數字壓力傳感器自帶溫度校正功能，壓力檢測精度高，長期穩定性好，溫漂小;
█ 具有實時檢測現場惡意的強磁干擾操作，并存儲事件和時間;
█ 具有實時檢測修正儀開蓋及閉合狀態，且有參數修改操作狀態，并存儲事件和時間;
█ 具有數據防篡改功能,并自動記錄關鍵數據修改;
█ 具有實時數據存儲功能，可防止更換電池或突然停電時數據丟失，在停電狀態下，內部參數可永久性保存;
█ 儀表具有防爆功能，防爆標志為ExiallCT4 Ga，可工作在危險區域0區、1區和2區;
█ 流量計外殼防護等級為IP66。
結構與工作原理：

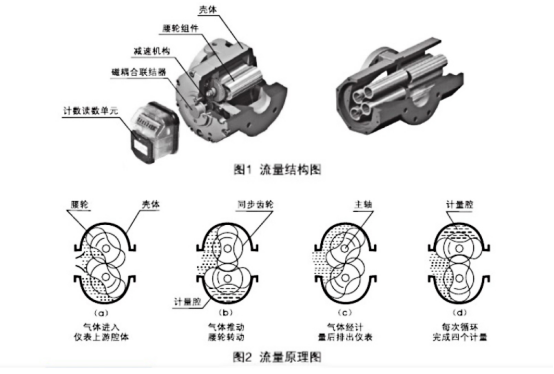

氣體羅茨流量計由羅茨流量傳感器和計數讀數單元(體積修正儀)組成(見圖1)，屬于容積式計量?jī)x表，是通過兩個旋轉腰輪和殼體構成體積固定的計量室，實現對氣體的精度測量(見圖2)。在每個旋轉周期，氣體的體積為通過計量室內四次被移動的固定單元體積之和，腰輪轉速與流經流量計的氣體體積成正比，腰輪的轉動通過一個特別設計的減速機構和磁耦合聯結器(或輸出流量脈沖信號)，從而累積流經計量腔的體積量實現計量的目的.
